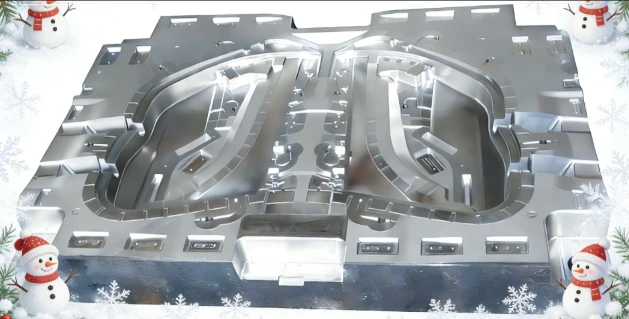

Otomotiv Motor Koruma Kapağı İçin Kalıp

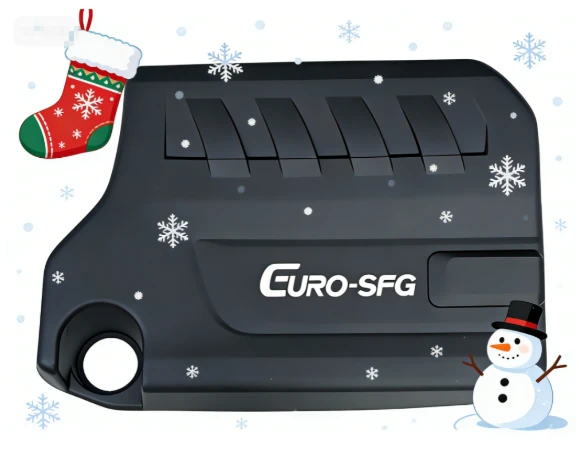

Bir arabanın motor koruma kapağı, motor bölmesindeki temel koruyucu bileşendir. Şekillendirme kalitesi, koruyucu performansı, montaj doğruluğunu ve hizmet ömrünü doğrudan belirler. Kalıp, bu parçanın seri üretim kalitesini sağlayan temel ekipmandır. Araba motoru koruma kapağı için yüksek-kaliteli bir kalıpta yapısal rasyonellik, üretim verimliliği ve malzeme uyumluluğu dikkate alınmalıdır.



I. Temel avantajlar: Doğru, verimli ve istikrarlı şekillendirme garantisi

Araba motoru koruma kapağı kalıbının temel avantajları dört boyutta yoğunlaşmıştır: parçanın yüksek-kaliteli seri üretimine ulaşmanın temel temeli olan şekillendirme doğruluğu, üretim verimliliği, uyumluluk ve dayanıklılık.



İlk önce,şekillendirme doğruluğu yüksektir. Kalıbın boşluğu ve göbeği, koruyucu kapağın boyutsal toleransını (genellikle ±0,02 mm'ye kadar) tam olarak kontrol edebilen, bileşen ile motor bölmesi arasında eşit montaj açıklığı sağlayan ve boyutsal sapmaların neden olduğu kurulum sıkışmalarını veya sızdırmazlık hatalarını önleyen hassas kılavuz mekanizmaları ve konumlandırma sistemleriyle birleştirilmiş CNC işleme merkezleri ve elektrikli deşarj makineleri gibi yüksek-hassas işleme ekipmanları tarafından işlenir. Aynı zamanda kalıp yüzeyi, koruyucu kapağın gerektirdiği pürüzsüz yüzeyi veya özel dokuyu tam olarak kopyalamak için ince bir şekilde parlatılarak bileşenin görünüm kalitesi ve üst düzey hissi artırılır.



İkincisi,üretim verimliliği olağanüstüdür. Otomotiv endüstrisinin yüksek-hacimli üretim taleplerine yanıt olarak, yüksek-kaliteli kalıplar genellikle çok-gözlü tasarımları benimser (üretim kapasitesi gereksinimlerine göre 2, 4 ve hatta 8 gözlü olarak yapılandırılabilir), tek bir enjeksiyonda birden fazla ürünün oluşturulmasına olanak tanır. Ayrıca verimli soğutma sistemleriyle donatılmıştır. Soğutma suyu kanallarının yerleşimi optimize edilerek ürünlerin soğutma döngüsü kısaltılır ve bireysel kalıplama döngüsü 30 ila 60 saniye gibi makul bir aralıkta kontrol edilir. Bu, birim zaman başına üretim kapasitesini önemli ölçüde artırır ve parça başına üretim maliyetini etkili bir şekilde azaltır.



Üstelik,güçlü bir uyarlanabilirliğe ve uyumluluğa sahiptir. Kalıp tasarımı aşamasında farklı araç modellerindeki motor bölmelerinin yapısal farklılıkları tamamen dikkate alınır. Temel bileşenlerin evrenselliğini sağlamak için modüler bir tasarım benimsenmiştir. Farklı özelliklerde ve modellerde koruyucu kapaklar üretmek için yalnızca yerel boşlukların veya ek parçaların değiştirilmesi gerekir, bu da kalıp geliştirmede tekrarlanan yatırımları azaltır ve kalıbın yeniden kullanım oranını artırır. Aynı zamanda, farklı araç modelleri için koruyucu kapakların farklı malzeme performans gereksinimlerini karşılayabilen PP, PP+GF ve ABS gibi çeşitli ana kalıplama malzemeleriyle de uyumludur.



Nihayet,dayanıklılık olağanüstü. Kalıp boşluğu ve çekirdek gibi temel bileşenler, P20 ve H13 gibi yüksek-mukavemetli alaşım malzemelerden yapılmıştır ve malzeme sertliğini ve aşınma direncini arttırmak için söndürme ve nitrürleme gibi ısıl işlem süreçleriyle güçlendirilir. Kılavuz parçalar ve çıkarma parçaları gibi aşınmaya- eğilimli bileşenler, yüksek-kaliteli aşınmaya{-dirençli çelikten yapılmıştır ve kullanım sırasındaki aşınma ve yıpranmayı etkili bir şekilde azaltmak, kalıbın hizmet ömrünü uzatmak (yüksek-kaliteli bir kalıp normal kullanım altında 500.000'den fazla döngüye dayanabilir) ve kalıp bakımı ve değiştirme maliyetini düşürmek için yağlama ve bakım yapılarıyla donatılmıştır.





Ⅱ.İkincisi, çekirdek işlevi: Şekillendirme, şekillendirme ve kalite kontrol için çekirdek taşıyıcı

Otomotiv motor koruma kapağı kalıbının temel işlevi, koruma kapağının hassas şekilde şekillendirilmesini ve şekillendirilmesini sağlarken aynı zamanda ürün tutarlılığının sağlanması ve üretim sürecinin optimize edilmesi gibi temel sorumlulukları da üstlenmektir. Spesifik olarak üç temel yöne ayrılabilir.



Birinci,hassas kalıplama ve yapısal kopyalama. Kalıp boşluğu ve maça tam olarak eşleştirilerek erimiş plastik hammadde önceden ayarlanmış boşluğa enjekte edilir. Soğuma ve katılaşma sonrasında, koruyucu kapağın karmaşık yapısı (kurulum mandalları, takviye çubukları, ısı dağıtma delikleri, ayrılmış kablo demeti delikleri vb. gibi) tam olarak kopyalanarak koruyucu kapağın yapısının bütünlüğü sağlanır ve işlevsel gereksinimler karşılanır. Bu işlem, kalıbın hassas yapısal tasarımı yoluyla, düz, kavisli veya düzensiz yapılar da dahil olmak üzere çeşitli şekillerdeki koruyucu kapaklar için mükemmel kalıplama elde edebilir.



Saniye,Ürün tutarlılığını ve stabilitesini sağlayın. Seri üretim sırasında kalıplar, oluşturulan her bileşenin boyutunu, şeklini ve performans parametrelerini sıkı bir şekilde kontrol edebilir ve manuel işlemdeki farklılıklar ve üretim ortamındaki dalgalanmalardan kaynaklanan tutarsız ürün kalitesi sorununu ortadan kaldırır. Standartlaştırılmış şekillendirme süreçleri sayesinde, aynı partinin ve hatta farklı partilerin koruyucu kapaklarının tutarlı montaj boyutlarına ve kullanım performansına sahip olmasını sağlayarak otomotiv montajının standardizasyonu için sağlam bir garanti sağlar.



Üçüncü,Üretim süreçlerini optimize edin ve operasyonel zorlukları azaltın. Yüksek-kaliteli kalıplar, hammadde enjeksiyonundan ürün kalıplamaya, kalıptan çıkarmaya ve atık malzeme ayırmaya kadar yarı-otomatik veya tam otomatik üretim gerçekleştirebilen, manuel müdahaleyi azaltan ve operatörlerin iş yoğunluğunu ve beceri gereksinimlerini azaltan, otomatik çıkarma sistemleri, otomatik kapı ayırma yapıları ve atık malzeme geri dönüşüm kanalları gibi eksiksiz yardımcı yapılarla donatılmıştır. Aynı zamanda standartlaştırılmış kalıp tasarımı, enjeksiyon kalıplama makineleri, robotik kollar ve diğer üretim ekipmanlarıyla hassas entegrasyonu kolaylaştırarak üretim hattındaki otomasyon seviyesini artırır.





III.Üç Temel Fayda: Maliyet Azaltma, Kalite İyileştirme ve Verimlilik Artırma için Çok-Yönlü Değer Güçlendirme

Otomotiv motor koruma kapaklarına yönelik yüksek-kaliteli kalıplar yalnızca ürün kalitesini sağlamakla kalmaz, aynı zamanda otomobil üreticilerine ve parça üreticilerine maliyet azaltma, kalite iyileştirme ve verimliliği artırma gibi birçok değer sunarak dolaylı olarak otomotiv ürünlerinin pazardaki rekabet gücünü artırır.



Üretim işletmeleri için üretim maliyetlerini önemli ölçüde azaltır. Bir yandan kalıpların yüksek dayanıklılığı bakım, onarım ve değiştirme sıklığını azaltarak kalıp malzemesi ve onarım işçiliği maliyetlerini azaltır. Öte yandan, yüksek-verimli kalıplama ve otomatik üretim yetenekleri birim zaman çıktısını-artırarak ekipman amortismanını, işçilik ve enerji maliyetlerini yayar. Ek olarak, yüksek uyarlanabilirlik, birden fazla araç modelinin kalıpları için tekrarlanan geliştirme yatırımlarını azaltarak ön Ar-Ge maliyetlerini daha da azaltır.



İkincisi, ürün kalitesini ve yeterlilik oranını önemli ölçüde artırın. Kalıbın yüksek-hassas kalıplama kapasitesi, boyut sapması, büzülme izleri, parlama ve kabarcıklar gibi yüzey kusurlarının yanı sıra yapısal eksiklik sorunlarını da önleyerek ürün yeterlilik oranını %99'un üzerine çıkarabilir; Bu arada, istikrarlı kalıplama kalitesi, koruyucu kapağın eşit duvar kalınlığına ve makul yapısal dayanıklılığa sahip olmasını sağlayarak, sonraki montaj yeniden işleme oranını azaltır ve genel araç montaj verimliliğini artırır.

Araç son kullanıcıları için araç kullanımının güvenliğini ve konforunu artırır. Yüksek-kaliteli kalıplardan oluşturulan koruyucu kapak yapısal olarak sağlamdır ve sıkı bir şekilde monte edilmiştir; toz, kum, su sıçraması ve diğer kalıntıların motor bölmesine girmesini etkili bir şekilde önler, böylece kablo demetleri, sensörler ve kayışlar gibi kritik motor bileşenlerinin kirlenme veya korozyon nedeniyle hasar görmesi önlenir. Ek olarak, belirli ses yalıtımı ve ısı yalıtımı etkilerine sahip olup, motor çalışma gürültüsünün ve motor bölmesi ısısının sürücü kabinine yayılmasını azaltır, böylece sürüş deneyimini artırır. Ayrıca koruyucu kapağın düzgün görünümü ve hassas montajı, motor bölmesinin düzenini ve estetiğini de arttırır.





IV. Ana Akım Malzemeler: Şekillendirme Gereksinimlerine Uyarlanmış Yüksek-performanslı Kalıp Çelikleri

Otomotiv motoru koruyucu kapak kalıpları için malzeme seçiminin şekillendirme doğruluğunu, aşınma direncini, termal iletkenliği ve işleme performansını dengelemesi gerekir. Çekirdek malzemeler çoğunlukla yüksek-performanslı alaşımlı kalıp çelikleridir ve yardımcı malzemeler arasında kılavuz parçalar, çıkarma parçaları ve sızdırmazlık malzemeleri vb. için özel çelikler yer alır. Özel sınıflandırma aşağıdaki gibidir:



1. Boşluk ve çekirdek malzemesi: Kalıbın çekirdek oluşturan bileşenleri olarak yüksek mukavemete, yüksek aşınma direncine, iyi termal iletkenliğe ve işleme performansına sahip olmaları gerekir. Ana malzemeler P20 ön-sertleştirilmiş plastik kalıp çeliği, H13 sıcak iş kalıp çeliği ve 718H ön-sertleştirilmiş çeliktir. Bunların arasında, P20 çeliğinin önceden sertleştirilmiş sertliği HRC28-32'ye ulaşabilir, mükemmel işleme performansıyla seri üretime yönelik sıradan plastik koruyucu kapak kalıpları için uygundur; Isıl işlemden sonra, H13 çeliğin sertliği HRC48-52'ye ulaşabilir, daha iyi aşınma direnci ve yüksek sıcaklık direnciyle, PP+GF ve diğer güçlendirilmiş plastik koruyucu kapak kalıpları için uygundur ve boşluktaki cam elyafların aşınmasına etkili bir şekilde direnç gösterebilir; 718H çeliği daha yüksek saflığa ve daha düzgün mekanik özelliklere sahiptir; son derece yüksek şekillendirme doğruluğu gereksinimleri olan üst düzey araç koruyucu kapak kalıpları için uygundur.



2. Kılavuz ve konumlandırma malzemeleri: Kılavuz pimleri, kılavuz manşonları ve yerleştirme pimleri gibi bileşenlerin mükemmel kılavuz doğruluğuna ve aşınma direncine sahip olması gerekir. Ana tercih, su verme ve temperleme işleminden sonra yüksek sertliğe ve iyi aşınma direncine sahip olan, kalıp açma ve kapama işlemi sırasında hassas yönlendirme sağlayan ve boşluk ile maçanın çarpışmasını veya kaymasını önleyen SUJ2 rulman çeliğidir.



3. Fırlatma sistemi malzemeleri: Fırlatma sistemindeki ejektör pimleri, ejektör tüpleri ve ejektör plakaları gibi bileşenlerin yüksek mukavemete, iyi tokluğa ve aşınma direncine sahip olması gerekir. Tipik olarak SKD61 sıcak iş kalıp çeliği veya H13 çeliği seçilir. Bu malzemeler tekrarlanan çıkarma işlemleri sırasında darbe yüklerine dayanabilir, bükülmeyi veya kırılmayı önleyebilir ve sorunsuz ve stabil bir kalıptan çıkarma işlemi sağlayabilir.



4. Yardımcı Malzemeler: Kalıbın sızdırmazlık bileşenleri (sızdırmazlık halkaları ve contalar gibi), soğutma sistemi ve hidrolik sistemin sızdırmazlık performansını sağlamak için yağa-dayanıklı ve yüksek-sıcağa-dayanıklı silikon kauçuk veya flor kauçuktan yapılmıştır. Yalıtım bileşenleri, kalıplama işlemi sırasında ısı kaybını azaltmak ve enerji kullanım verimliliğini artırmak için seramik elyaftan veya yalıtım levhalarından yapılmıştır.





V. Sonuç: Kalıp, motor kapağının kalitesi ve üretim kapasitesinin temel garantisidir.



Otomobillerin motor kapağına yönelik kalıp, bu bileşenin seri üretimi için temel ekipmandır. Kalitesi, motor kapağının şekillendirme doğruluğunu, yapısal stabilitesini ve hizmet ömrünü doğrudan belirler ve aynı zamanda üretim verimliliğini ve üretim maliyetlerini de derinden etkiler. Yüksek hassasiyet, yüksek verimlilik, güçlü uyarlanabilirlik ve yüksek dayanıklılık gibi temel avantajlara sahip yüksek-kaliteli kalıplar, motor kapaklarının hassas şekillendirilmesini ve istikrarlı seri üretimini sağlar. Bu, üretim işletmelerine yalnızca maliyet azaltma, verimlilik iyileştirme, kalite iyileştirme ve gelir artışı gibi temel değerleri getirmekle kalmaz, aynı zamanda dolaylı olarak motor kapağının koruyucu performansını ve montaj kalitesini iyileştirerek araç kullanımının güvenliğini ve kullanıcı deneyimini de sağlar.



Malzeme seçimi açısından, kalıbın temel bileşenleri yüksek-performanslı alaşımlı kalıp çeliğinden yapılır ve özel kılavuz, çıkarma malzemeleri ve sızdırmazlık malzemeleriyle birleştirilir, farklı kalıplama gereksinimlerine uyan bir malzeme sistemi oluşturur ve kalıbın kararlı çalışması ve-uzun süreli kullanımı için temel bir destek sağlar. Gelecekte, otomotivde hafifleme ve akıllı trendlerin gelişmesiyle birlikte, motor koruma kapağı kalıpları daha yüksek hassasiyete, daha fazla verimliliğe, modülerleştirmeye ve zekaya doğru yükselecek, karbon fiber kompozitler gibi yeni hafif malzemelerin kalıplama gereksinimlerine daha fazla uyum sağlayacak ve otomotiv endüstrisinin yüksek-kaliteli gelişimi için daha güçlü bir garanti sağlayacak.
